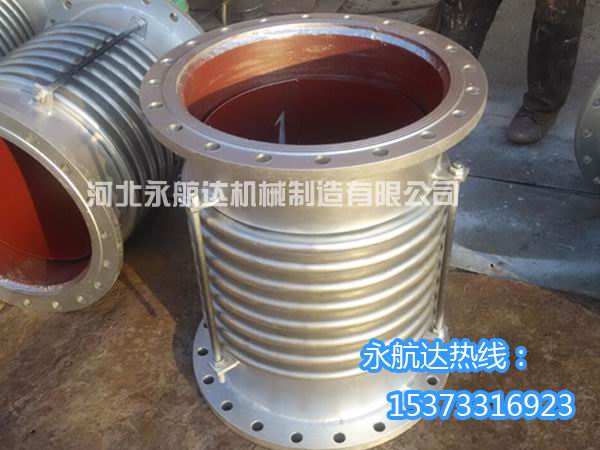

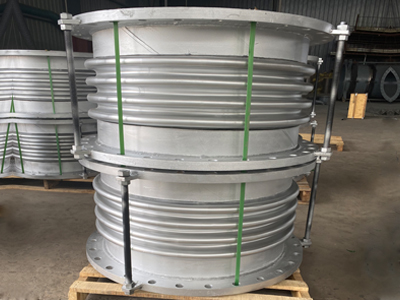

軸向型內壓式波紋補償器又稱軸向型補償器,軸向內壓式波紋補償器，是由一個波紋管和兩個端接管構成，端接管或直接與管道焊接，或焊上法蘭再與管道法蘭聯接，主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，具有補償角位移的能力，但一般不應用它來補償角位移。軸向內壓式波紋補償器結構簡單，價格低，因而優先選用。

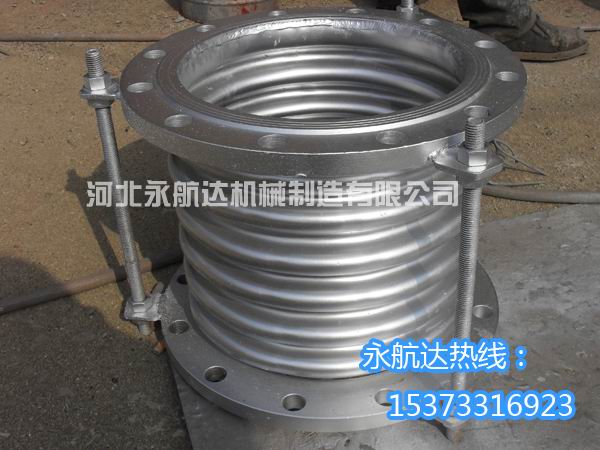

軸向型內壓式波紋補償器上的拉桿主要是運輸過程中的剛性支承或作為產品予變形調整用，它不是承力件?，F(xiàn)場安裝完后，_拆除拉桿。
【軸向型內壓式波紋補償器(TNY)使用說明】： 1、壓力范圍：0.1-0.6Mpa
2、溫度范圍：小于等于1300攝氏度
3、通徑范圍：DN300-DN4000mm
4、疲勞壽命：2000次
【軸向型內壓式波紋補償器型號示例】： 舉例：0.6TNY500*4TF 表示：公稱通徑為Φ500，工作壓力為0.6MPa，(6kg/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。
軸向型內壓式波紋補償器對支座作用力的計算：
內壓推力：F=100·P·A 軸向彈力：Fx=Kx·（f·X）
橫向彈力：Fy=Ky·Y 彎 矩：My=Fy·L
彎 矩：Mθ=Kθ·θ 合成彎矩：M=My+Mθ
式中：Kx：軸向剛度N/mm X：軸向?qū)嶋H位移量mm
Ky：橫向剛度N/mm Y：橫向?qū)嶋H位移量mm
Kθ：角向剛度N·m/度 θ ：角向?qū)嶋H位移量度
P：工作壓力MPa A：波紋管有效面積cm2(查樣本)
L：補償器中點至支座的距離m
【軸向型內壓式波紋補償器(TNY)應用舉例】： 某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度300°C，環境溫度-10°C，補償器安裝溫度20°C，根據管道布局（如圖），需安裝一內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。
θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。
解：
?。?）根據管道軸向位移X=32mm。
Y=2.8mm?！?#952;=1.8度。
由樣本查得0.6TNY500×6F的軸向位移量X0=84mm，橫向位移量：Y0=14.4mm，角位移量：θ0=±8度，軸向剛度：Kx=282N/mm，橫向剛度：Ky=1528N/mm，角向剛度：Kθ=197N·m/度。
支座A受力的計算：
內壓推力：F=100·P·A=100×0.6×2445=14600(N)，軸向彈力：Fx=Kx·(f·X)=282×(1/2×32)=4512(N)，橫向彈力：Fy=Ky·Y=1528×2.8=4278.4(N)，彎 矩：My=Fy·L=4278.4×4=17113.6(N·m)，Mθ=Kθ·θ =197×1.8=354.6(N·m)，合成彎矩：M=My+Mθ=17113.6+354.6=17468.2(N·m)
注：有關400攝氏度以下的煙道、風道補償器可參考樣本：“軸向型內壓波紋補償器（TNY）”中所有數據，也可采用《電廠煙風煤粉補償器典型設計手冊 》中數據生產。
【軸向型內壓式波紋補償器檢驗分為出廠檢驗和型式檢驗】：
1）出廠檢測
軸向型內壓式波紋補償器出廠檢驗項目和順序：外觀、尺寸。
軸向型內壓式波紋補償器出廠檢驗應逐件進行，軸向型內壓式波紋補償器應經生產廠質量檢驗部門檢驗合格并簽發合格證后方可出廠，每件軸向型內壓式波紋補償器有一項或一項以上檢驗結果不符合要求時，應在本標準允許的范圍內對缺陷進行返修，復檢合格并簽發合格證后方可出廠。若復檢仍不符合要求，則判定軸向型內壓式波紋補償器為不合格品，不應出廠。
2）型式檢測
軸向型內壓式波紋補償器型式檢驗項目和順序：外觀、尺寸、氣密性、補償量、焊接接頭、疲勞性能、爆破壓力、圈帶常用材料的力學物理性能。
河北永航達機械制造有限公司可為管道量身定制，根據不同性質的工況，配置不同的波紋補償器，滿足不同用戶需求。如您有需求，建議您隨時撥打永航達服務熱線：15373316923 ，由永航達_工程師根據您的實際工況，為您提供科學的軸向型內壓式波紋補償器選型方案！
